Encastrement

Qu'est-ce que l'encastrement en construction ?

En construction et en resistance des materiaux, l'encastrement est le mode de liaison le plus rigide entre un element porteur (poutre, poteau, console) et son support (mur, dalle, fondation). Un element encastre est maintenu de telle sorte qu'il ne peut ni se deplacer ni tourner a son point de fixation.

C'est le type d'appui qui permet de reprendre les efforts les plus importants. Un balcon en porte-a-faux, par exemple, ne tient que grace a l'encastrement de sa dalle dans le mur de facade. Si cet encastrement est defaillant, le balcon risque de s'effondrer.

Les trois types d'appuis en construction

Pour comprendre l'encastrement, il faut le comparer aux autres types d'appuis :

• Appui simple : l'element repose sur son support et peut tourner librement. Il ne transmet que des efforts verticaux. Exemple : une poutre posee sur un mur.
• Appui articule : l'element est fixe en position mais peut tourner. Il transmet des efforts verticaux et horizontaux, mais pas de moment. Exemple : une rotule de charpente metallique.
• Encastrement : l'element est totalement bloque. Il transmet des efforts verticaux, horizontaux ET un moment de flexion. Exemple : un poteau ancre dans une semelle de fondation.

En pratique, un encastrement parfait n'existe pas : il y a toujours une legere deformabilite. On parle d'encastrement "partiel" lorsque la liaison transmet un moment reduit par rapport au moment theorique.

Applications courantes en batiment

L'encastrement est utilise dans de nombreuses configurations structurelles :

Balcons et porte-a-faux

La dalle de balcon est encastree dans le plancher du batiment. Les armatures de la dalle se prolongent dans le plancher sur une longueur suffisante (dite "longueur d'ancrage") pour assurer la transmission du moment d'encastrement. Un defaut d'ancrage est la cause principale d'effondrement de balcons.

Poteaux sur fondations

Les poteaux de structures (hangars, batiments industriels, auvents) sont generalement encastres dans leur semelle de fondation par l'intermediaire de tiges d'ancrage et d'une platine d'assise. Le dimensionnement de cet encastrement est critique pour la stabilite au vent.

Poutres continues

Dans les structures en beton arme, les poutres sont souvent encastrees sur leurs appuis intermediaires (poteaux ou voiles). Cela reduit les moments en travee et donc la hauteur de poutre necessaire.

Murs de soutenement

Un mur de soutenement cantilever est encastre dans sa semelle de fondation. Le moment de renversement du a la poussee des terres est repris par cet encastrement.

Pathologies liees a l'encastrement

Les defauts d'encastrement sont a l'origine de pathologies graves :

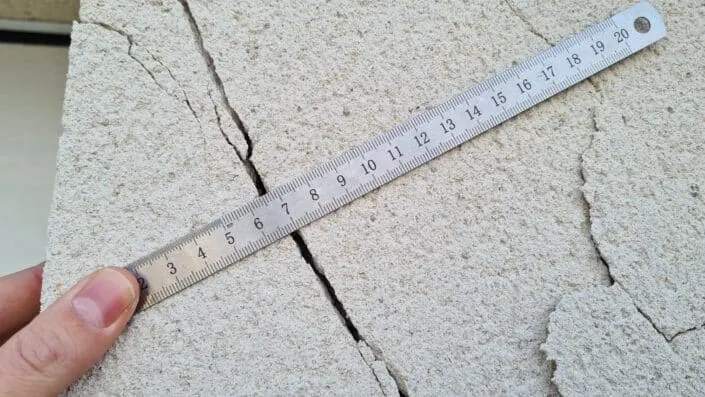

• Fissures en etoile : autour du point d'encastrement, elles traduisent une concentration de contraintes excessive.
• Rotation parasite : un encastrement insuffisant laisse l'element tourner, provoquant des fissures dans les cloisons au-dessus et un deversement visible.
• Rupture fragile : un encastrement sous-dimensionne peut ceder brutalement sans signe avant-coureur, notamment sur les balcons.
• Pont thermique : la continuite de la dalle au niveau de l'encastrement du balcon cree un pont thermique important. Les rupteurs thermiques modernes resolvent ce probleme mais ne doivent pas compromettre la resistance mecanique.

Reglementation et normes

Le dimensionnement des encastrements est encadre par :

• Eurocodes (EC2 pour le beton, EC3 pour l'acier) : definissent les methodes de calcul des moments d'encastrement et les longueurs d'ancrage minimales
• DTU 21 : execution des ouvrages en beton, incluant les dispositions constructives des encastrements
• DTU 23.1 : murs en beton banche, avec les dispositions d'encastrement des voiles

Quand faire appel a un expert ?

L'expertise d'un professionnel est necessaire dans les cas suivants :

• Fissures autour d'un balcon en porte-a-faux ou affaissement visible du balcon
• Fissures en etoile autour d'un poteau ou d'un point d'appui
• Verification de la conformite d'une construction neuve (VEFA, CCMI)
• Doute sur le dimensionnement des fondations d'un mur de soutenement
• Litige sur la stabilite d'une structure existante

L'expert en batiment analyse la nature de la liaison, verifie la presence et le dimensionnement des armatures (par detection electromagnetique ou radar), et evalue la capacite portante residuelle de l'encastrement. Son diagnostic permet de decider entre une reparation (renforcement par fibres de carbone, ajout de tirants) ou une demolition-reconstruction.
